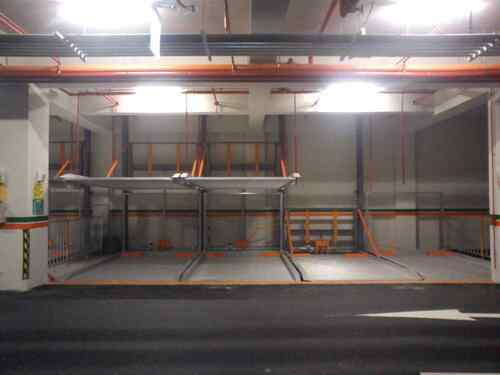

MY-F2昇降橫移兩段式停車設備

● 使用材料表

編號	名稱	材料規格	材質
1	後柱	H194x150x6x9	SS41
2	車台板	210x50x2.3T	SS41
3	滑軌	ㄈ200x80x7.5x11	SS41
4	車台側樑	200x110x4.5T	SS41
5	導輪	D = 174mm X4組	FC25
6	上油壓缸頂座	H150x150x7x10	SS41
7	連結輕型鋼	C100x50x2.3T	SS41
8	斜撐角鐵	L50x50	SS41
9	拉桿	鋼管 Ø 60	SS41
10	油壓缸	軸心 Ø 80 x Ø 50 雙節式	市品
11	橫移傳動軸	Ø 25	SS41
12	橫移導輪	Ø 80	SS41
13	防墜框架	C100x50x2.3T	SS41

● 主要規格

收容車種			中型車 (M)	大型車 (L)
最大收容車尺寸	全寬		1850 mm	1940 mm
	全長		4900 mm	5150 mm
	全高		上：1500　mm 下：1700　mm
	全重		1800 Kgs	2000 Kgs
車台	淨寬W1		2000 mm	2090 mm
上車台	淨長L1		5250 mm	5500 mm
下車台	淨長L2		5130 mm	5380 mm
車位預留	淨寬W2		2400xN mm	2500xN mm
	淨長L3		5750 mm	6000 mm
上段昇降	速度		3 m/min
	油壓缸		ROD Ø80 x Ø50
下段橫移	速度		6 m/min
	電動機		1/2 HP
驅動方式			油壓直接驅動方式
液壓主機			5 HP
操作方式			按鈕式
使用電源			AC 220V / 380V 3 Ø 60HZ
安全裝置			1. 入口光電檢測器 2. 車輛定位輪檔 3. 上下極限開關 4. 異常停止開關 5 .防爆閥 6. 防墜框架

註：

1.以上收容車寬度為含車輛後照鏡。
2.中型車預留車位為W2400xL5750。
大型車預留車位為W2500xL6000。
3.機坑預留淨寬W2=2400或2500xN. N=聯數。
